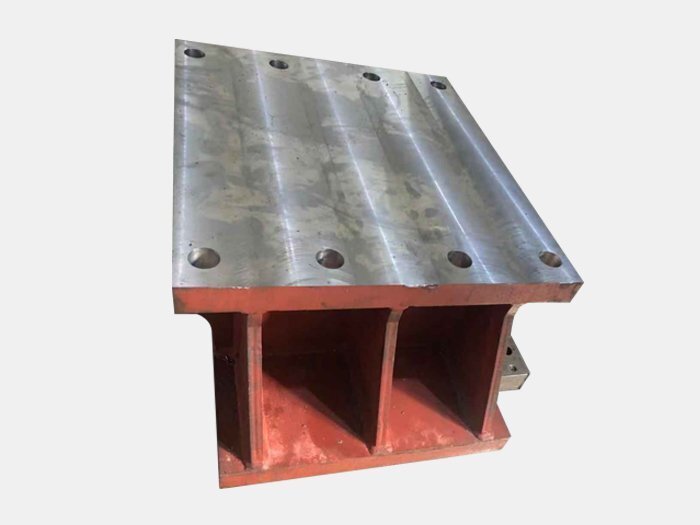

機座焊接工藝流程不同于產品制造流程。焊接工藝流程:焊接材料焊接方法選擇——焊接材料選擇——焊接設備選擇——焊接規范參數選擇——焊接工人——檢驗報告——焊接工藝評價結果等

A、D > 100mm毫米銅管采用氧乙炔焊，為防止熔體流入管道，對焊時應注意內壁齊平，內壁偏移不得超過管壁厚度的10%，且不超過1毫米，也可采用襯焊環焊的方法。

b .不同壁厚的管和管可按碳鋼管規定加工坡口，坡口表面及其邊緣內外表面范圍在20mm以上，焊接前應用有機溶劑去除油污，用機械或化學方法去除氧化膜，表現金屬光澤的焊絲在使用前應用同樣的方法處理

c .氣體焊絲的直徑與管壁的厚度大致相同，采用普通紫銅焊絲或“HS201”(特制紫銅焊絲)、“SH202”(低磷銅焊絲)的焊劑采用“CJ301”。焊接前清潔管端和焊絲，并用砂紙仔細打磨，使管端不要太多毛或太光滑。
